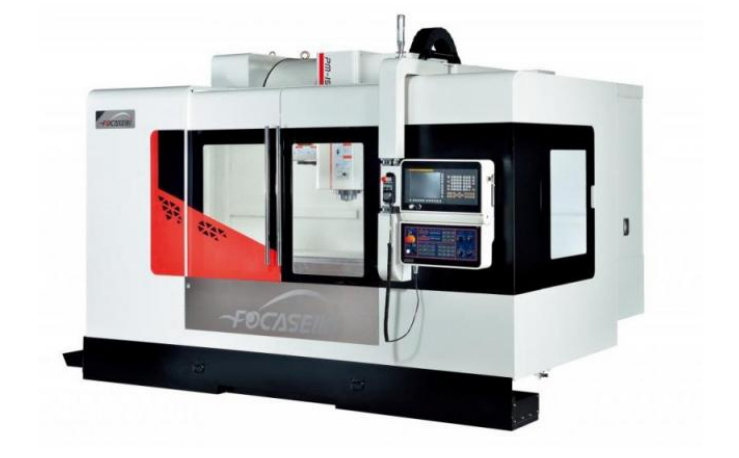

Focaseiki PM-1500
- LINEA MANDRINO
- Attacco mandrino : Macchine ISO BT40 doppio contatto
- Giri mandrino : Rpm 15.000 trasmissione diretta
- Potenza mandrino: 18 kw
- CAPACITA’
- Corse assi : X-Y-Z = 1500/700/600 mm
- Rapidi assi : X-Y-Z = 30/30/24 mt/min
- Dimensioni tavola : 1500×600 mm (cave a T mm 18×5)
- Distanza naso/tavola: 120-720 mm
- CAMBIO UTENSILE
- Peso max ammesso sulla tavola: 1500 Kg
- Diam max / Lung max utensile: 75 / 300 mm
- Peso max utensile: 7 Kg
- Tipo cambio utensili: random – 40 utensili
- Tempo ATC truciolo-truciolo: 4,5 sec
- ACCESSORI IN DOTAZIONE
- Impianto refrigerazione : CTS 20 bar attraverso il mandrino
- Impianto refrigerazione : A.T.S aria attraverso mandrino
- Evacuatore trucioli a tappeto
- Maschiatura rigida
- Pistola aria e acqua
- Sistema lavaggio vasca
- trasformatore (380v/50hz,25kvA)
- CARATTERISTICHE GENERALI
- Ripetibilita’: +/- 0,005 mm
- Precisione di risposizionamento: +/- 0,008 mm
- Dimensioni: 4360 x 3400 x 3080 mm
- Peso complessivo : 8100 Kg

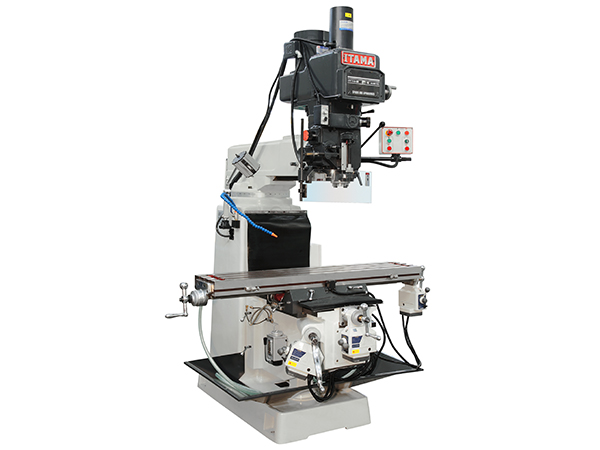

ITAMA FV 40 VS
Struttura della macchina in ghisa ad alta resistenza.
Componentistica di qualità e di facile reperimento sul mercato. Superficie della tavola temprata e rettificata. Dispositivi di sicurezza in accordo con la normativa CE.
Dimensioni mm 1370×254
Cave a T No 3
Cave a T mm 16×63
Peso ammesso Kg 300
Asse X mm 825
Asse Y mm 400
Asse Z mm 400
Slittone mm. 610
Rotazione d/s Gr. 90°
Rotazione slittone Gr. 360°
Mandrino/tavola mm 50 ~ 450
Mandrino/colonna mm 100 ~ 550
Cono ISO 40 DIN 2080
Diametro mm 105
Gamma velocità Rpm 80 ~ 3800
Potenza motore KW 3,75
Tipo motore Asyncr
Velocità rapidi mm/1’ 1000
Velocità lavoro mm/1’ 0 ~ 1000
Potenza asse X kW 0,75
Potenza asse Y kW 0,75
Potenza asse Z kW 0,75
Peso netto Kg 1700
Spazio a terra m 2,3×2,0
Altezza massima m 2,2
Motore pompa kW 0,10
Serbatoio refrig. L 30
Motore lubrif. W Man
Potenza totale KVA 7
Consumo aria Bar 6,5
SIGMA MISSION 3
Tipo di controllo GE FANUC SERIES 18-M
Dimensione della tavola 1150×500 mm
Max peso pezzo lavorabile 1000 Kg
Cambio pallet si
Guide piane –
Guide lineari –
Corsa ASSE X 1000 mm
Corsa ASSE Y 500 mm
Corsa ASSE Z 550 mm
Assi 3
Velocità rotazione mandrino 8000 rpm
Attacco mandrino ISO 40
Magazzino utensili –
Adduzione refrigerante attraverso il mandrino –
Potenza motore mandrino 15 kW
Macchina CE SI
Ingombri –
Peso 7500 kg
Accessori Evacuatore trucioli
